Zuschnitt Flachdichtung 3mm Hypalon Vollgummi 65° Shore A - einseitig selbstklebend - DXF Upload

Flachdichtung Hypalon Vollgummi 65° Shore A – 3mm Stärke/ einseitig selbstklebend - präzise CNC-Zuschnitte nach Kundenzeichnung

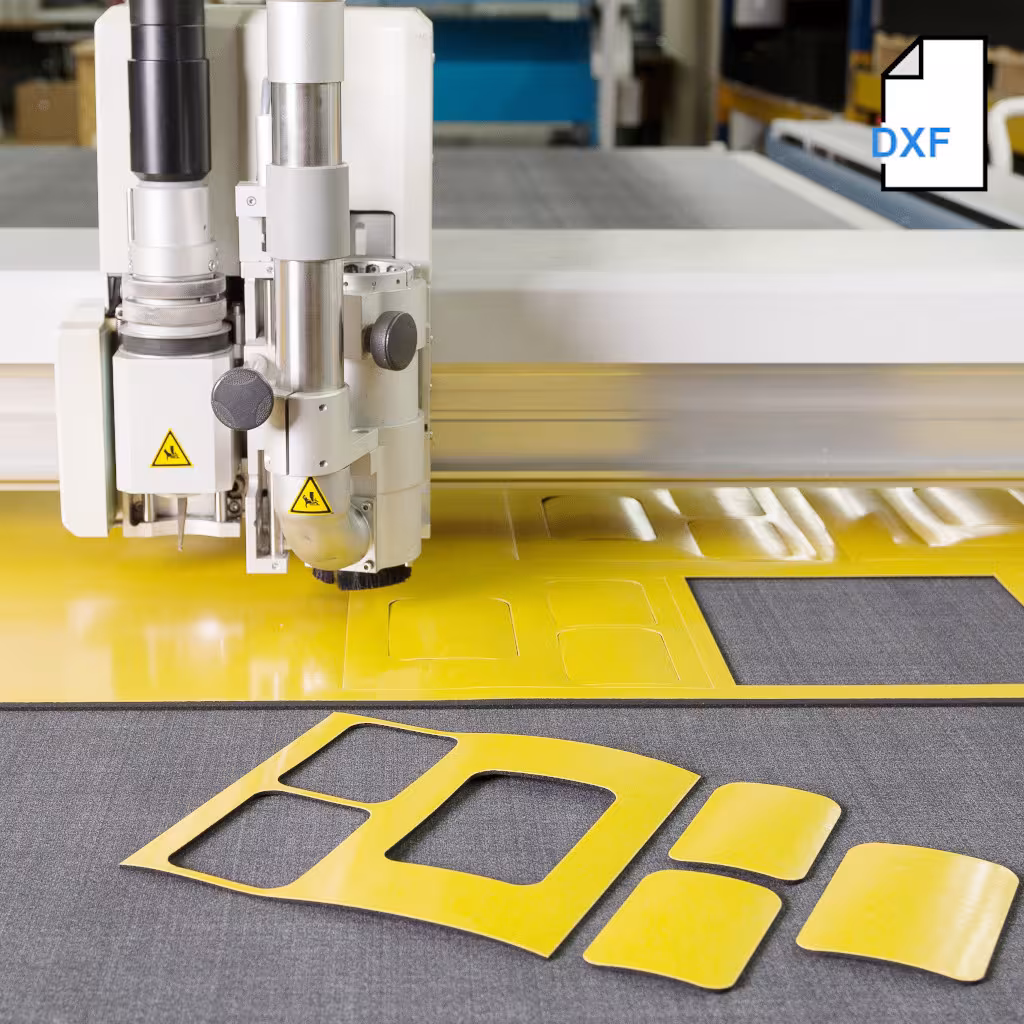

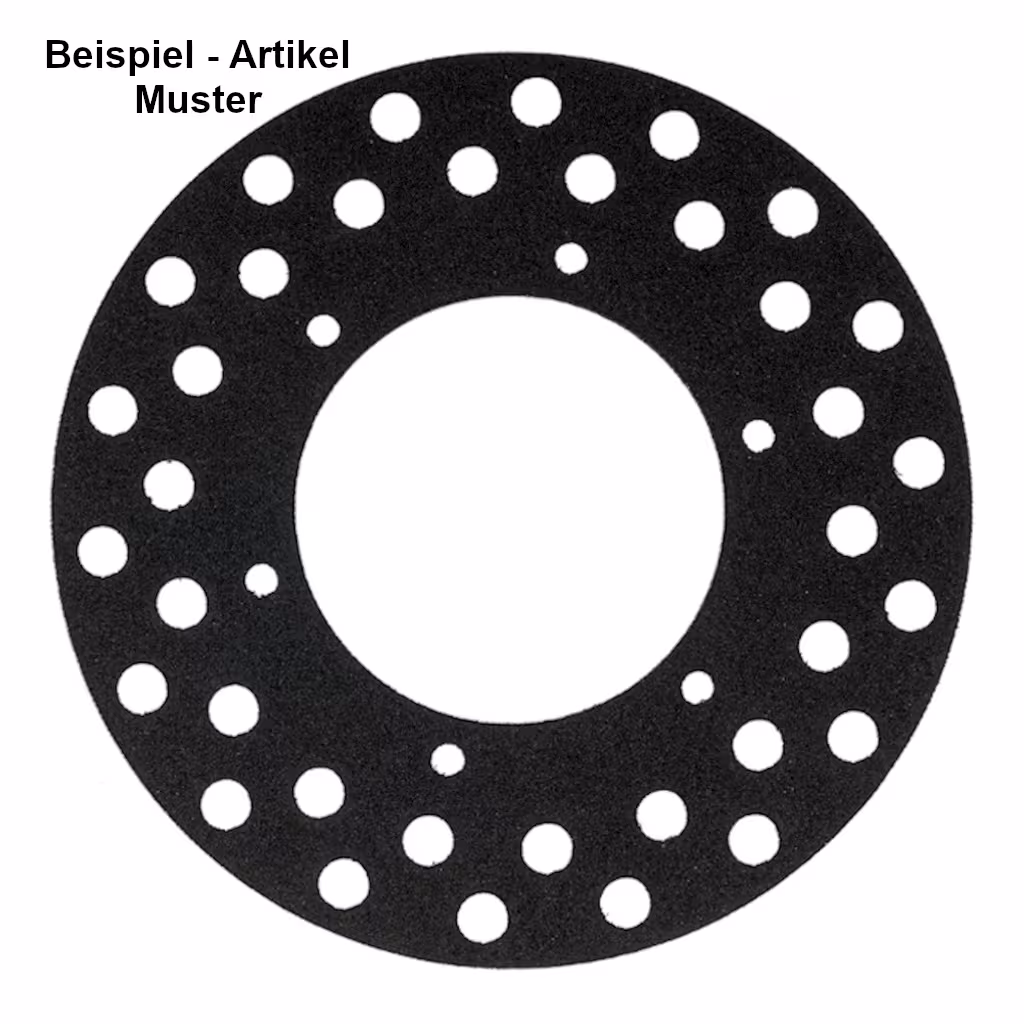

Unsere Flachdichtung aus Hypalon Vollgummi wird mit einem CNC-Plotter exakt nach Kundenmaß geschnitten. Dabei stellen Bohrungen, Flanschöffnungen und andere Ausschnitte kein Problem dar. Jedes Stück entsteht passgenau nach Ihrer Zeichnung und bietet eine stabile Form, gleichmäßige Oberfläche und verlässliche Funktion.

Das Material Hypalon (CSM) liefert eine ausgewogene Härte von 65 ± 5 Shore A und hält mechanischen Belastungen zuverlässig stand. Einsatzfähig von –30 °C bis +70 °C, kurzzeitig sogar bis 90 °C, bleibt es auch unter extremen Bedingungen leistungsfähig. Vor allem im Außeneinsatz, sowie wenn Dichtungen Chemikalien und starken UV-Strahlen ausgesetzt sind, ist eine Vollgummi-Elastomere-Dichtung aus Hypalon eine gute Wahl.

Anforderungen an die DXF-Datei:

• Maßstab 1:1 in mm
• Zuschnitt mit Klebefläche: Die DXF-Datei muss in der Monitoransicht das Werkstück mit Kleber nach unten und EPDM / Vollgummi / Neopren / …nach oben zeigen
• ... bitte beachten Sie die weiteren Spezifikationen bei "Dokumente zum Download" unter dieser Artikelbeschreibung

Bei Zuschnitten von Vollgummiflachdichtungen kommt es auf Millimeter genaue Maße an. Immerhin soll der Flachdichtungszuschnitt absolut akkurat passen. Auch Einzelzuschnitte von Vollgummi-Flachdichtungen dürfen weder überlappen, noch Spalten zwischen zu dichtenden Materialien lassen.

Unser CNC-Schneidplotter arbeitet exakt nach der Dateivorgabe. Dadurch passt Ihre Dichtung anschließend exakt auf die vorgegebene Stelle.

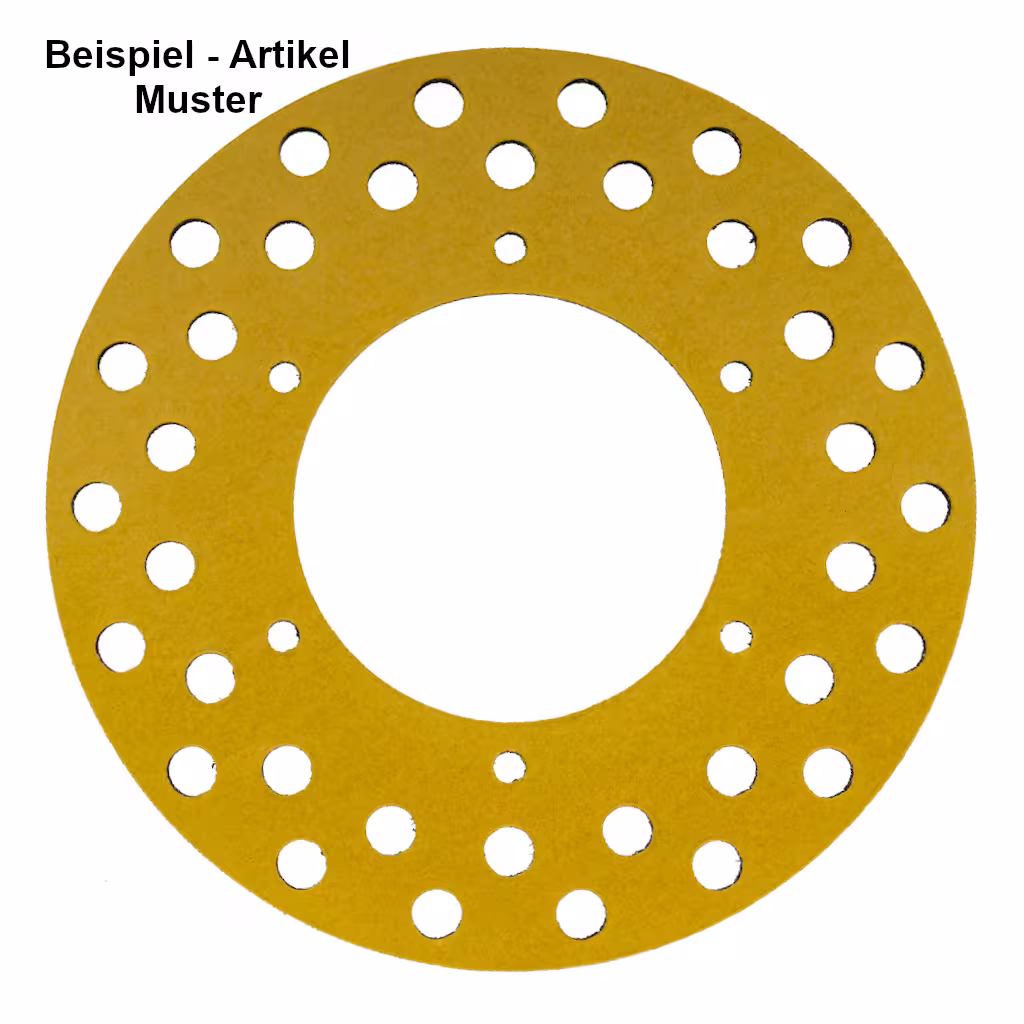

Einseitig selbstklebende Zuschnitte von Hypalon Vollgummi werden bei uns mit lösemittelfreiem, modifizierten Acrylatkleber auf Basis wässriger Dispersion kaschiert (beschichtet). Dieser hält extrem gut auf vielen, auch schwierigen, Oberflächen. Deshalb werden unsere individuellen Zuschnitte gerne in Industrie- und Handwerksbereichen eingesetzt. wo es um zuverlässige Haltbarkeit geht.

Vorteile – Flachdichtung Hypalon Vollgummi 65° Shore A - 3mm Stärke/ einseitig selbstklebend

• Präzise CNC-Fertigung – Vollgummi Zuschnitte nach Kundenzeichnung ermöglichen höchste Passgenauigkeit.
• Material Hypalon (CSM) – widersteht Ozon, UV-Strahlung und vielen Chemikalien.
• Härte 65 ± 5 Shore A – stabil und dennoch elastisch, ideal für langlebige Abdichtungen.
• Temperaturbeständig –30 °C bis +70 °C – kurzzeitig bis 90 °C belastbar.
• Hohe Reißdehnung – min. 250 % für sichere Funktion auch bei Bewegung oder Vibration.
• Gute Chemikalienbeständigkeit – resistent gegen verdünnte Säuren und Basen.



Hypalon (CSM) ist ein Spezialgummi, der sich durch hohe Beständigkeit gegen Ozon, UV-Strahlung und Witterungseinflüsse auszeichnet. Als ozonbeständige Gummidichtung bleibt das Material auch bei langem Außeneinsatz formstabil.

Die CNC-geschnittene CSM Dichtungsplatte ermöglicht höchste Präzision, sodass jede Abdichtung optimal passt. Dadurch lassen sich Leckagen effektiv vermeiden – besonders wichtig in sensiblen industriellen Anwendungen. Das schwarze, schwefelvernetzte Vollgummi zeigt auch unter chemischer Belastung zuverlässige Performance.

Mit der robusten Oberfläche und der gleichmäßigen Materialstruktur ist diese Flachdichtung sowohl für Serienfertigungen als auch für Einzelanfertigungen bestens geeignet. Das Material erfüllt nicht nur funktionale Anforderungen, sondern reduziert durch seine Langlebigkeit auch Wartungs- und Austauschkosten. Das ist vor allem in schwer zugänglichen Bereichen von großem Vorteil.

Anwendungsbereiche Flachdichtung Hypalon Vollgummi 65° Shore A - 3mm Stärke/ einseitig selbstklebend

• Abdichtungen im Maschinen- und Anlagenbau
• Dichtungen im Außenbereich mit Ozon- und UV-Belastung
• Chemische Industrie mit Kontakt zu verdünnten Säuren oder Basen
• Apparatebau und Behälterbau
• Fahrzeug- und Schiffsbau
• Flachdichtungen in Lüftungs- und Klimaanlagen
• Sonderanfertigungen nach technischer Zeichnung

Was Kunden zur Flachdichtung Hypalon Vollgummi 65° Shore A sagen

• Kunden berichten, dass die Zuschnitte millimetergenau passen und sofort einsatzbereit sind.
• Anwender heben die Langlebigkeit und Widerstandsfähigkeit von Hypalon Vollgummidichtungen bei Außeneinsätzen hervor.
• Besonders gelobt wird die schnelle Fertigung nach individuellen Maßzeichnung, die im Bestellprozess direkt im Online-Shop hochgeladen werden können. Nach Eingabe der Außenmaße erscheint sofort der Preis, was eine Bestellung am Abend und Wochenende möglich macht.

Verarbeitung Flachdichtung Hypalon Vollgummi 65° Shore A - 3mm Stärke/ einseitig selbstklebend

Vor der Montage alle Dichtflächen sauber, trocken und fettfrei halten. Alte Dichtungsreste müssen gründlich entfernt werden. Dichtung spannungsfrei einlegen, damit sich bei Druck oder Temperatur keine Verformungen bilden. Bei Verschraubungen gleichmäßigen Anpressdruck erzeugen, um Materialschäden zu vermeiden.

Technische Daten / Eigenschaften – Flachdichtung Hypalon Vollgummi 65° Shore A

• Qualität: Hypalon (CSM)
• Stärke: 3mm
• Farbe: schwarz
• Vernetzung: schwefelvernetzt
• Härte (Shore A) ASTM D2240: 65 ± 5
• Dichte (g/cm³): 1,35 ± 0,05
• Zugfestigkeit (N/mm²) ASTM D412: min. 5,8
• Reißdehnung (%) ASTM D412: min. 250
• Temperaturbereich (°C): ca. –30 bis +70, kurzzeitig bis +90
• Ozonbeständigkeit: gut
• Ölbeständigkeit: angemessen
• Beständigkeit gegen starke Basen und Säuren: angemessen
• Beständigkeit gegen verdünnte Basen und Säuren: gut

Lagerung – Flachdichtung Hypalon Vollgummi 65° Shore A -3mm Stärke/ einseitig selbstklebend
Kühl, trocken und lichtgeschützt lagern. Direkte Sonneneinstrahlung und hohe Ozonquellen vermeiden. Flach liegend oder hängend aufbewahren, um Materialspannungen zu verhindern.

Hersteller: Fugendichtband24 GmbH, Hommeswiese 43 57258 Freudenberg, www.fugendichtband24.com
Verantwortliche Person: vertr. d. d. Geschäftsführer Reiner Schneider, Holger Schöler, Hommeswiese 43 57258 Freudenberg, www.fugendichtband24.com

Dokumente zum Download:

• Datenblatt - Vollgummi Hypalon Dichtung - Zuschnitt (712kB)
