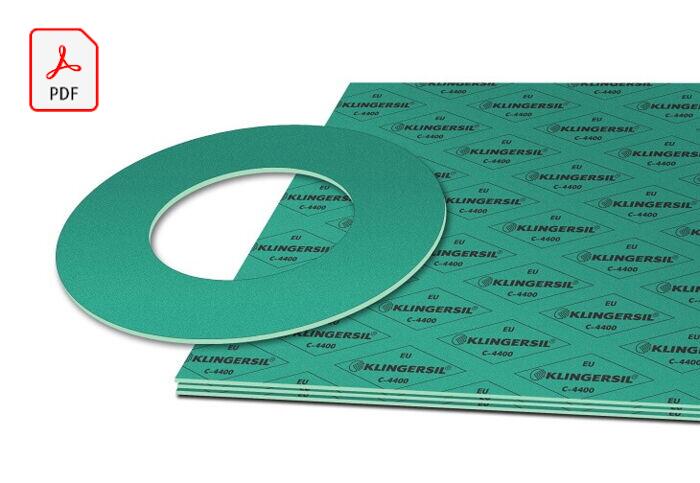

Zuschnitt Hochdruck-Dichtungen 1mm KLINGERSIL® C-4400 aus faserverstärktem Aramidfasern - pdf Upload

Dichtungszuschnitt KLINGERSIL® C-4400 1mm Stärke – für Hochdruck-Dichtungen – Öl, Gas- und Chemikalienbeständig - PDF Upload

Kalkulieren Sie online Ihre individuell auf Maß zu schneidende Hochdruck-Dichtungen. Anschließend eine bemaßte PDF zur Erstellung der CAD-Datei hochladen und 1mm starke Spezialdichtung bestellen.

Bitte beachten Sie, dass die Druckdateierstellung (Art.-Nr. 7000) aus einer angelieferten PDF bei diesem Artikel unbedingt mitbestellt werden muss.

Anforderungen an die PDF:

• Die Bemaßung ist vollständig
• Alle Radien und Durchmesser sind angegeben
• Für Rückfragen benötigen wir eine Telefonnummer
• der Abstand zwischen zwei Schnittlinien muss mindestens 3mm betragen, andernfalls ist eine Bearbeitung nicht möglich

Unsere CNC Präzisions-Schneideplotter ermöglichen präzise Einzel- oder Kleinserienfertigung von Hochdruckdichtungen / Flanschdichtungen mit speziellen Formen, Bohrungen, Radien, ... zu äußerst günstigen Preisen.

Alle individuelle und präzise CAD-Dichtungszuschnitte für Flanschdichtungen / Hochdruck-Dichtungen aus 1mm KLINGERSIL® C-4400 bieten eine sehr hohe Sicherheit für industrielle und kritische Dichtungsverbindungen. Unsere CAD-Maschinen schneiden exakt nach Ihrer Vorgabe-Dateien.

Vorteile individuelle Hochdruck-Dichtungszuschnitte - 1mm aus – KLINGERSIL® C-4400

• Hervorragende chemische Beständigkeit – Widerstandsfähig gegen Öle, Kraftstoffe, Kühlmittel und viele Chemikalien

• Dauerhafte Dichtigkeit – Minimale Setzerscheinung, hohe Rückfederung

• Hohe Temperaturstabilität – Beständig bis 300 °C, geprüft nach DIN 52913

• Druckfest bis 50 MPa – Sicher in Hochdrucksystemen einsetzbar

• Flexibel und anpassbar – Leicht zuzuschneiden und zu montieren

• Zertifizierte Qualität – TA-Luft, DIN-DVGW, DVGW H2-ready, Fire-Safe, ÖVGW, SVGW

• Vielseitig einsetzbar – Perfekt für Rohrleitungen, Flanschverbindungen, Maschinenbau und mehr

KLINGERSIL® C-4400 Dichtungsmaterial besteht aus Aramidfasern, gebunden mit NBR, und bietet herausragende Beständigkeit gegen Öle, Wasser, Dampf, Gase, Kraftstoffe und schwache Säuren. Speziell entwickelt für anspruchsvolle Anwendungen, widersteht das Material hohen Temperaturen und Drücken.

Diese Hochdruckdichtungen sind zertifiziert nach DIN-DVGW, TA-Luft und Fire-Safe gemäß DIN EN ISO 10497. Damit sind diese Spezialdichtungen ideal für Industrie, Chemie, Öl & Gas, Energie sowie die Automobilbranche. Unsere Spezialplotter ermöglichen eine passgenaue Herstellung von Dichtungszuschnitten für Hochdruck-Dichtungen.

Technische Beschreibung der 1mm Spezialzuschnitte Hochdruck-Dichtungen
Für kritische Abdichtungen entwickelt. KLINGERSIL® C-4400 kombiniert Aramidfasern mit NBR-Bindemittel und bietet höchste Sicherheit in Hochdrucksystemen. Ideal für Flanschverbindungen, Pumpengehäuse und industrielle Rohrleitungen.

Dank der exzellenten mechanischen Eigenschaften bleibt die Dichtung auch unter hoher Last stabil. Die geringe Dickenabnahme bei hohen Temperaturen sorgt für eine zuverlässige Abdichtung. Verschiedene Plattenformate und Stärken ermöglichen maßgeschneiderte Dichtungszuschnitte für Hochdruck-Dichtungen – wirtschaftlich und effizient.

Anwendungsbereiche - individuell geschnittene Hochdruckdichtungen aus KLINGERSIL® C-4400

• Rohrleitungen und Flanschverbindungen in Chemie- und Ölindustrie
• Hochdrucksysteme in Energie- und Kraftwerksanlagen
• Dichtungen in Dampfkesseln, Pumpen und Kompressoren
• Maschinenbau und industrielle Fertigungsprozesse
• Anwendungen in der Lebensmittel- und Getränkeindustrie
• Marine- und Offshore-Bereiche

Was Kunden zu KLINGERSIL® C-4400 sagen

• „Einfache Verarbeitung und höchste Dichtigkeit – selbst bei hohen Temperaturen.“
• „Hervorragende Beständigkeit gegen Öle und Chemikalien, perfekt für unsere Industrieanlagen.“
• „Langlebig, zuverlässig und universell einsetzbar – klare Empfehlung!“

Verarbeitung Spezial-Dichtungszuschnitte aus KLINGERSIL® C-4400
Für eine optimale Abdichtung müssen die Flanschflächen sauber, trocken und fettfrei sein. Die exakt geschnittene Hochdruck-Dichtung bitte genau zentriert platzieren. Bei der KLINGERSIL® C-4400 Dichtung gibt es in der Regel keine spezielle Einbaurichtung, also kein „oben“ oder „unten“ im klassischen Sinne – die Dichtung ist beidseitig verwendbar.

Nun die Flansch-Schrauben gleichmäßig in drei Stufen festziehen, idealerweise mit Drehmomentkontrolle. Ein Nachziehen im Betriebszustand sollte vermieden werden, um Materialermüdung der Hochdruckdichtung zu verhindern.

Für eine korrekte Verarbeitung sollten Sie immer einen Experten aus dem Verwendungsbereich zu Rate ziehen. Dieser kann Ihnen alle Informationen für standard- und außergewöhnliche Anwendungsbereiche und der zu beachtenden Punkte geben.

Dichtungsdicke Spezial-Dichtungszuschnitte aus KLINGERSIL® C-4400:
Eine allgemein verbindliche Regel zur Bestimmung der notwendigen Dichtungsdicke gibt es nicht. Die Dichtung soll so dünn wie technisch sinnvoll gewählt werden. Meist ist eine Dicke von 2 mm bei kleinen und mittleren Nennweiten ausreichend. Ein Dicken-/ Breitenverhältnis von 1/5 (ideal 1/10) sollte nicht unterschritten werden

Technische Daten 1mm Stärke – Dichtungszuschnitt für Hochdruck-Dichtungen:

Materialbasis: Aramidfasern, gebunden mit NBR
Dichtungs-Dicke: 2,0 mm
Toleranz Dicke: nach DIN 28091-1
Kompressibilität: 11 % - in Anlehnung an ASTM F 36 J
Rückfederung: 55 % - in Anlehnung an ASTM F 36 J
Druckstandfestigkeit: 37 MPa (50 MPa, 16 h/175°C) - in Anlehnung an DIN 52913
Druckstandfestigkeit: 25 MPa (50 MPa, 16 h/300°C) - in Anlehnung an DIN 52913
Druckstandfestigkeit: 25 MPa (40 MPa, 16 h/300°C) - in Anlehnung an BS 7531
Standfestigkeit Dickenabnahme bei 23°C: 10 % - in Anlehnung an KLINGER
Standfestigkeit Dickenabnahme bei 300°C: 20 % - in Anlehnung an KLINGER
Dichtheit: 0,02 mg/(s x m) - in Anlehnung an DIN 28090-2
Spezifische Leckrate: 1,64E-08 mbar x l/(s x m) - in Anlehnung an VDI 2440
Dickenquellung in Öl IRM 903 (5 h/150°C): 3 % - in Anlehnung an ASTM F 146
Dickenquellung in Kraftstoff B (5 h/23°C): 5 % - in Anlehnung an ASTM F 146
Dichte: 1,6 g/cm³
Mittlerer Oberflächenwiderstand ρO: 1,4x10E12 Ω
Mittlerer spezifischer Durchgangswiderstand ρD: 1,2x10E12 Ω cm
Mittlere Durchschlagsfestigkeit Ed: 21,6 kV/mm
Mittlerer dielektrischer Verlustfaktor 50 Hz tan δ: 0,131
Mittlere Dielektrizitätszahl 50 Hz εr: 9,2
Wärmeleitfähigkeit λ: 0,42 W/mK
Klassifizierung nach BS 7531:2006: Grade AY
ASME-Code Dichtungsfaktoren Basisleckrate: 0,1 mg/s x m für Dichtungsdicke 2,0 mm
ASME-Code Dichtungsfaktoren y: 15 MPa für Dichtungsdicke 2,0 mm
ASME-Code Dichtungsfaktoren m: 1,6 für Dichtungsdicke 2,0 mm

Hersteller: KLINGER GmbH, Richard Klinger Str. 37, 65510 Idstein, https://www.klinger.de
