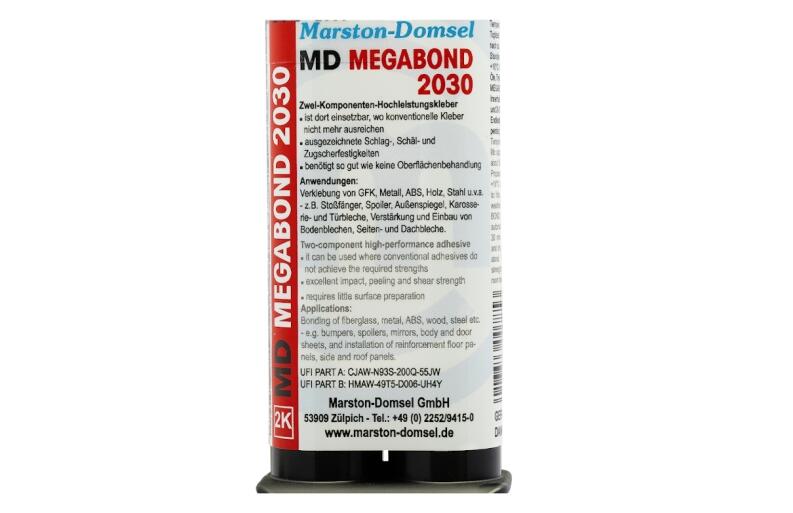

Hochleistungskleber MD-Megabond 2030 verzögert - in praktischer Doppelspritze - 25 g

Hochleistungskleber MD-Megabond 2030 verzögert - in praktischer Doppelspritze - 25 g

Wer extrem schnelle und leistungsstarke Verklebungen, vor allem bei unterschiedlichen Materialien benötigt, wird sich über die außergewöhnliche Leistungsfähigkeit dieses Hochleistungsklebers freuen.

Egal ob GFK-Teile, Bleche, Türfenster, Metalle, Holz, Stein oder Keramik verklebt werden soll. Mit "Megabond 2030 verzögert" geht das schnell und er kann sogar Spalten bis 10 mm zuverlässig füllen.

Vorteile Hochleistungskleber MD-Megabond 2030 verzögert - in praktischer Doppelspritze - 25 g:

• blitzschnelle Verklebung verschiedener Materialien
• funktionssichere Verklebungen
• Klebestellen können bearbeitet und lackiert werden
• Einsatzgebiet, wenn konventionelle Kleber versagen
• Spaltfüllung bis 10mm für extreme Klebesituationen
• mit Spezialmischdüse immer funktions-korrektes Mischverhältnis

Anwendungsgebiete Hochleistungskleber MD-Megabond 2030 verzögert - in praktischer Doppelspritze - 25 g:
Wegen der sehr schnellen Aushärtung und extrem hohen Festigkeit wird dieser 2K Hochleistungskleber vor allem gerne im Automobilbau, Modellbau und Werbebereichen verwendet.

Er verklebt außergewöhnliche Verbindungen mit gleichen, sowie unterschiedlichen Materialien. Ob Ver­­stärkung und Einbau von Bodenblechen, Karosseriebleche, Außenspiegel, Spoiler, Kühler oder Stoßfänger, auf MD Megabond 2030 verzögert ist Verlass.

Ebenso zuverlässig klebt dieser schnelle Hochleistungskleber Karosserieteile, Dachelemente im Kfz- und Wohnmobilbereich, GFK-Teile, Kunststoffradkappen und vieles mehr.

Wenn im Industrie- und Handwerksbereich ein Spezialklebstoff sehr gerne verwendet wird, ist dies meist für den Heimwerker ein Geheimtipp. Durch die Spezialmischdüse, welche für ein absolut korrektes Mischverhältnis sorgt, haben Heimwerker mit weniger Übung einen großen Vorteil. Durch die Spezialmischdüse werden Mischfehler zuverlässig verhindert, womit die Qualität der Verklebung schön im erwarteten Bereich ist.

Eigenschaften Hochleistungskleber MD-Megabond 2030 verzögert - in praktischer Doppelspritze - 25 g:

• geeignet für
• schnellhärtend
• sehr schnelle Fixierung der Teile möglich
• extrem hohe Festigkeit
• Spalt füllend bis 10mm
• sehr witterungsbeständig
• Ausgezeichnete Schlag-, Schäl- und Zugscherfestigkeiten
• mit Spezialmischdüse für exaktes Verhältnis

Verarbeitung Hochleistungskleber MD-Megabond 2030 verzögert - in praktischer Doppelspritze - 25 g:
Vor Anwendung des 2K Hochleistungsklebers müssen zu klebende Oberflächen sauber und fettfrei sein. Die meisten Werkstoffe lassen sich mit- und untereinander extrem haftstark verkleben. MD Megabond 2030 verzögert erzielt höhere Festigkeiten, wenn die Teile leicht angeraut werden.

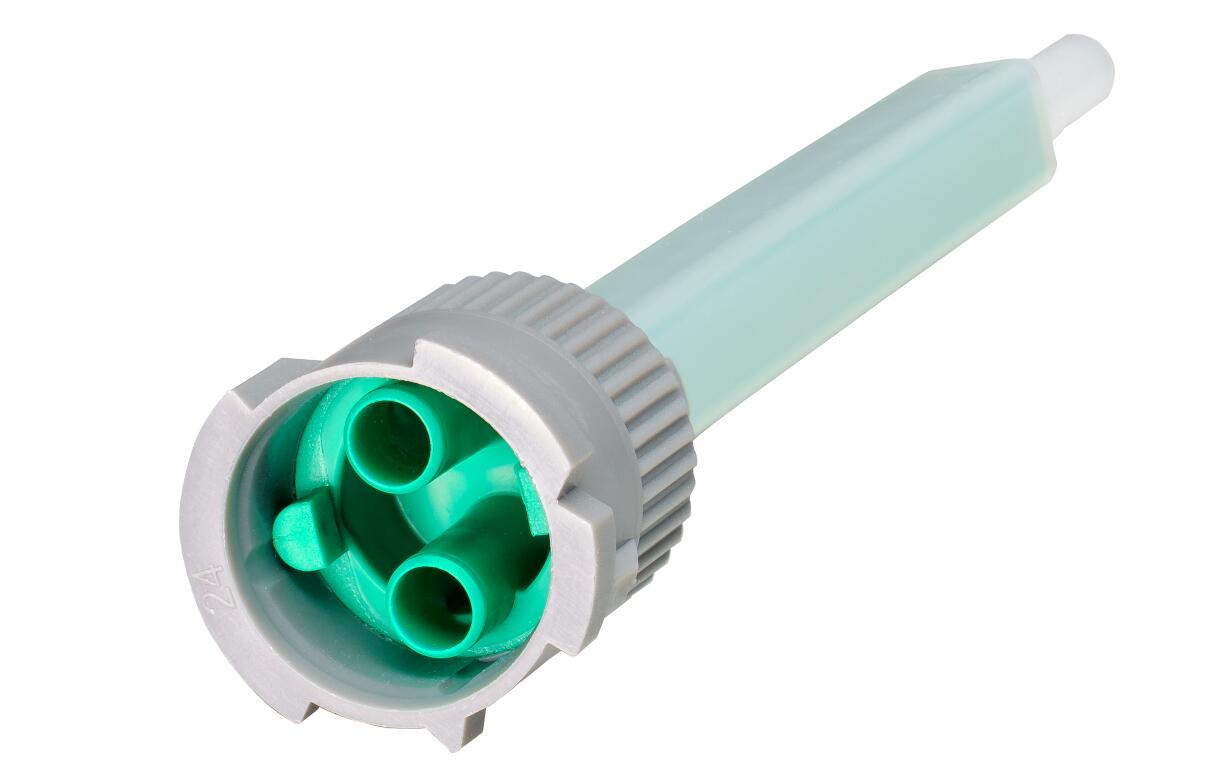

Wenn die zu klebenden Teile vorbereitet und zurecht gelegt sind, drehen Sie die Verschlusskappe der Doppelspritze ab. Stecken Sie die Spezialmischdüse vorne auf und drehen Sie diese fest. Drücken Sie die verbundenen Kolben der Spritze langsam hinein, dass an der Mischdüse Klebstoff herauskommt. Die ersten 2g sollten nicht verwendet werden, da noch kein optimales 1:1 Mischverhältnis vorliegt. Am Besten drücken Sie so viel Kleber durch die Mischdüse, bis eine gleichmäßige Farbe erreicht ist. Die schnelle Aushärtung senkt die Fixierzeit der Klebeteile.

Wenn sehr kleine Teile geklebt werden müssen, empfehlen wir den gemischten Hochleistungskleber erst einmal auf eine saubere, feste Hilfsfläche (Deckel Spraydose, Kronkorken, ...) zu spritzen. Mit einem Zahnstocher oder anderem Hilfsmittel kann der Kleber dann auf die Klebestellen aufgebracht werden. Dies kommt sehr häufig beim Modellbau zur Anwendung. So verhindern Sie ein verschmieren überschüssigen Klebers im Sichtbereich.

Bei Raumtemperatur erreicht dieser Hochleistungskleber bereits nach 60 Minuten Handfestigkeit. Bereits nach 12 Stunden ist dieser Hochleistungskleber vollständig ausgehärtet. Bitte denken Sie daran, dass die Spezialmischdüsen nur einmalig verwendet werden können. Dafür bieten wir als Zubehör preiswerte Zusatzmischdüsen an. Beachten Sie dafür die Verlinkung unter dem Artikel bei Zubehör.

Technische Daten¹ Hochleistungskleber MD-Megabond 2030 verzögert - in praktischer Doppelspritze - 25 g:

Technische Daten Kleber (A):

• Chemische Basis: Methyl Methacrylat
• Farbe: milchig
• Viskosität @20°C mPa s Brookfield: 130.000 bis 150.000
• Dichte: ca. 0,97 g/cm³
• Flammpunkt: 11°C



Technische Daten Aktivator (B):

• Chemische Basis: Methyl Methacrylat
• Farbe: milchig
• Viskosität @20°C mPa s Brookfield: 150.000 bis 180.000
• Dichte: ca. 0,95 g/cm³
• Flammpunkt: 11°C

Technische Daten Gemischt (A&B)

• Farbe: milchig
• Viskosität @20°CmPa s Brookfield Helipath < 4 Min: 150.000 - 200.000
• Dichte: ca. 0,97 cm³
• Mix Ratio nach Gewicht: 1:1
• Mix Ratio nach Volumen: 1:1
• Topfzeit: 10 - 20 Minuten
• Fixierzeit: ca. 18 - 20 Min.
• Füllmenge: 25g Zweikomponentenkleber
• Verarbeitungszeit: Handfestigkeit ca. 60 Min.
• Endaushärtung bei 20°C: 12 Stunden
• Spaltfüllvermögen: 1-10mm
• Shore-Härte D: 73
• Temperaturbeständigkeit: bis +120°C, kurzzeitig bis +140°C
• Reißdehnung: 3%
• Schrumpfung (7 Tage): ca. 5%



ASTM D1002 Ergebnisse (Zugscherfestigkeit)

• Stahl / Stahl: bis zu 30 N/mm²
• Aluminium / Aluminium: bis zu 27 N/mm²
• Polycarbonate: bis zu 13 N/mm²
• ABS / ABS: bis zu 8 N/mm²

Lagerung Hochleistungskleber MD-Megabond 2030 verzögert - in praktischer Doppelspritze - 25 g:
Die Lagerstabilität von MD Megabond 2030 beträgt bei < 20°C ein Jahr vom Zeitpunkt der Herstellung. Das Ablaufdatum ist dem Etikett zu entnehmen. Angebrochene Kartuschen sollten kühl und trocken gelagert werden.

¹Hinweis zu den technischen Daten: Bitte beachten Sie, dass die Angaben der technischen Daten auf Grundlage von Erfahrungen und Forschungen beruhen und keine zugesicherten Eigenschaften darstellen. Die einwandfreie Funktionstüchtigkeit hängt zusätzlich von den Verarbeitungsbedingungen vor Ort ab, welche wir nicht prüfen können. Bitte testen Sie vor der Anwendung die Eignung dieses Epoxidharzklebers für Ihre Gegebenheiten.
